MADRIX NEBULA
多功能 LED 像素带驱动程序可直接控制各种数字 LED。
下载链接与文档
在此查找所有手册、驱动程序、固件更新、用户手册等：
新固件 6.0：
可同时输出到 12 个域
您听说过 LED 像素胶带承诺的创作自由吗？
MADRIX NEBULA 实现了这一承诺。该输出控制器可直接连接各种数字 LED。
它支持 70 多种集成电路，每种集成电路通常提供多种频率。通过对该列表的定期补充，您可以为当前工作、未来工作或维护工作自由选择最佳可用解决方案。
电源、数据和集成设备的多种布线选择使您能够应对最具挑战性的安装。尽管我们有世界一流的支持团队为您服务，但您也可以随时查看手册中极为详尽的说明。
尽管信号是串行的，但 MADRIX NEBULA 却能确保 2,040 个独立的 RGB 像素都能及时响应，没有滞后。
MADRIX NEBULA 赋予您全新的设计，帮助您创造激动人心的体验。
硬件平均故障率和退货率
（最后更新时间：2023 年 12 月）
0.08 %
MADRIX NEBULA 可以直接连接到您的 LED 像素。这种高级的 SPI 解码器通过以太网网络或 USB 接收控制数据，可以提供卓越的图像质量。
SPI 转换器与直接连接

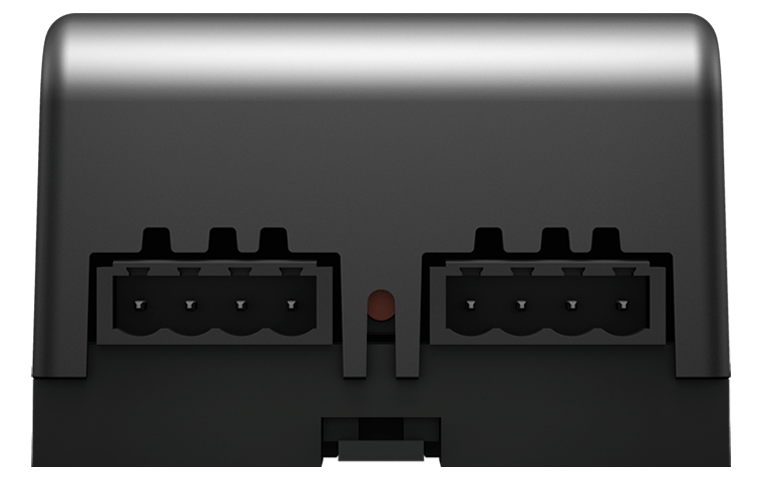

通过两个 4 针螺丝接线端直接连接到各种受支持的 LED。可用信号频率高达 24 兆赫。通过 USB 供电或通过 2 针螺丝接线端提供 5 伏 到 24 伏电源。
可同时高质量地输出到 12 个域
每个设备可以驱动高达 2,040 RGB 像素，同时确保为每个 LED 提供优质信号输送响应。您可以为两个端口分别选择输出协议。
Art-Net / Streaming ACN / USB
网络数据直接转换为 SPI，无需其它接口。从任何兼容的软件或硬件控制器进行可靠的数据分配。此外，只需通过 USB 与 MADRIX 5 连接即可。
同步模式与菊花链支持
MADRIX 5 和 MADRIX硬件可以帮助您针对所有端口甚至跨多个设备对 Art-Net 数据进行全面同步，从而获得理想的 LED 图像，而且不会产生任何视觉干扰。2 个以太网端口可以将多个设备线性地菊花链在一起。
专为 DIN 导轨或墙壁设计
非导电外壳和 35 毫米礼帽形轨道的标准设计有助于快速、简单、安全地完成安装。额外提供 2 个支架，可以选择壁挂式安装。9 个指示灯可以快速显示设备状态，也可以选择关闭指示灯。
重要功能
本设备在启动后数秒即可投入使用。HTP 合并可以自动用于两个以太网数据源。其固件可以更新，以便未来进行改进。使用内置的网络配置页面访问并更改具体的设备配置。
可支持的 LED 型号
APA101、APA102、APA104、APA106、FW1935、GS8206、GS8207、GS8208、GW6201、GW6205、LB1908、LPD1882S、LPD6803、LPD8806、MBI6023、MBI6024、MBI6120、MY9291、P9883、SJ1221、SK6112、SK6805、SK6812、SK6813、SK6822、SK9816、SK9822、SK9826、SM16703、SM16704、SM16716、TLC5973、TLS3001、TLS3008、TM1803、TM1804、TM1809、TM1812、TM1814、TM1829、TM1934、UCS512B3、UCS1903、UCS2603、UCS2903、UCS2904、UCS2904B、UCS5603、UCS5603A、UCS7604、UCS8903、UCS8904、UCS9812S、VS17822、WS2801、WS2803、WS2811、WS2811F、WS2811M、WS2811S、WS2812、WS2812B、WS2812C、WS2813、WS2814、WS2814F、WS2815、WS2818、WS2818M、WS2821、WS2821 寻址、WS2822S、WS2822S 寻址
截至 2024 年 12 月。未来固件升级后可能会支持其它 LED 类型。每种类型通常有多个频率。
- 连通性
- 2 个输出（通过可插拔螺丝接线端）

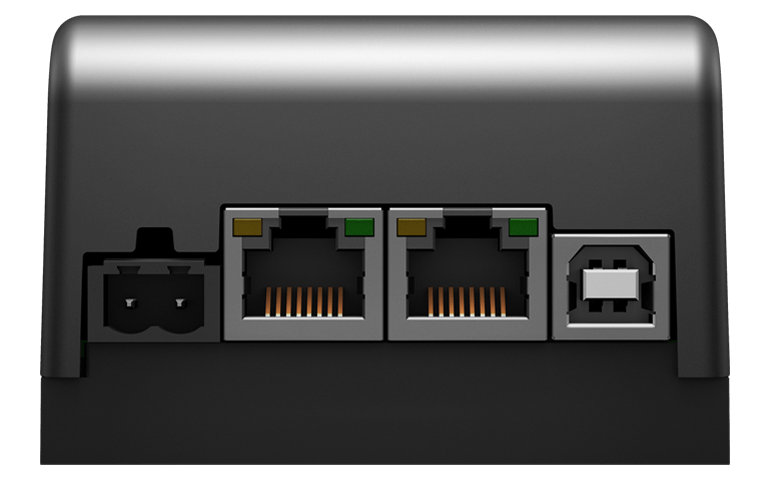

- 2 个 RJ45 以太网端口
- 1 个 USB 端口
- 1 个电源（通过可插拔螺丝接线端）
- 包装内容
- 1 个 MADRIX NEBULA
- 1 套螺丝接线端（2 个 4 针和 1 个 2 针）
- 1 根 USB 2.0 线缆（符合认证标准）
- 2 个壁挂安装支架
- 1 本技术手册/快速入门指南
技术规格
供电
直流 5 伏 - 24 伏；供电方式：
1) 2 针可插拔螺丝接线端（最大 12 安）、2) 5 伏 USB、3) 源自 LED 的端口 1 或端口 2；
通过 LED 供电时，每个端口最大负载 6 A安
耗电量
正常运行时 < 1.5 瓦（300 毫安）（保险丝最大电流为 500 毫安）
英热单位/小时
正常运行时为 5.73
网络协议
Art-Net（I、II、3、4、包括 ArtSync）、Streaming ACN（sACN / ANSI E1.31）
RDM 角色
通过 ArtRdm（RDM 应答器）执行命令并用自身状态和传感器数据回复请求
数据输出
固件 ≤ 5.XX：8 个 512 通道 SPI TTL（每个端口的最大输出：680 个 RGB LED / 512 个 RGBW LED / 2,048 个单通道 LED）
固件 ≥ 6.00：12 个 512 通道 SPI TTL（每个端口的最大输出：1,020 个 RGB LED / 768 个 RGBW LED / 3,072 个单通道 LED）
可支持的 LED 型号
APA101、APA102、APA104、APA106、FW1935、GS8206、GS8207、GS8208、GW6201、GW6205、LB1908、LPD1882S、LPD6803、LPD8806、MBI6023、MBI6024、MBI6120、MY9291、P9883、SJ1221、SK6112、SK6805、SK6812、SK6813、SK6822、SK9816、SK9822、SK9826、SM16703、SM16704、SM16716、TLC5973、TLS3001、TLS3008、TM1803、TM1804、TM1809、TM1812、TM1814、TM1829、TM1934、UCS512B3、UCS1903、UCS2603、UCS2903、UCS2904、UCS2904B、UCS5603、UCS5603A、UCS7604、UCS8903、UCS8904、UCS9812S、VS17822、WS2801、WS2803、WS2811、WS2811F、WS2811M、WS2811S、WS2812、WS2812B、WS2812C、WS2813、WS2814、WS2814F、WS2815、WS2818、WS2818M、WS2821、WS2821寻址、WS2822S、WS2822S 寻址
截至 2024 年 12 月。未来固件升级后可能会支持其它 LED 类型。每种类型通常有多个频率。
端口
2 个端口（通过 2 个 4 针可插拔螺丝接线端）
以太网
2 个 RJ45、自动 MDI-X、菊花链支持、10/100 兆位/秒（兼容 1 千兆位/秒）
以太网交换机
1,024 个单播 MAC 地址的查找表（ALU）
USB
1 个端口、USB 2.0、B 型母座
操作
5 个 LED 状态指示灯（+ 4 个 LED 网络状态指示灯）
外壳
非导电、V-0 易燃等级（UL94 测试法）、专为 35 毫米 DIN 导轨或壁挂安装设计
尺寸

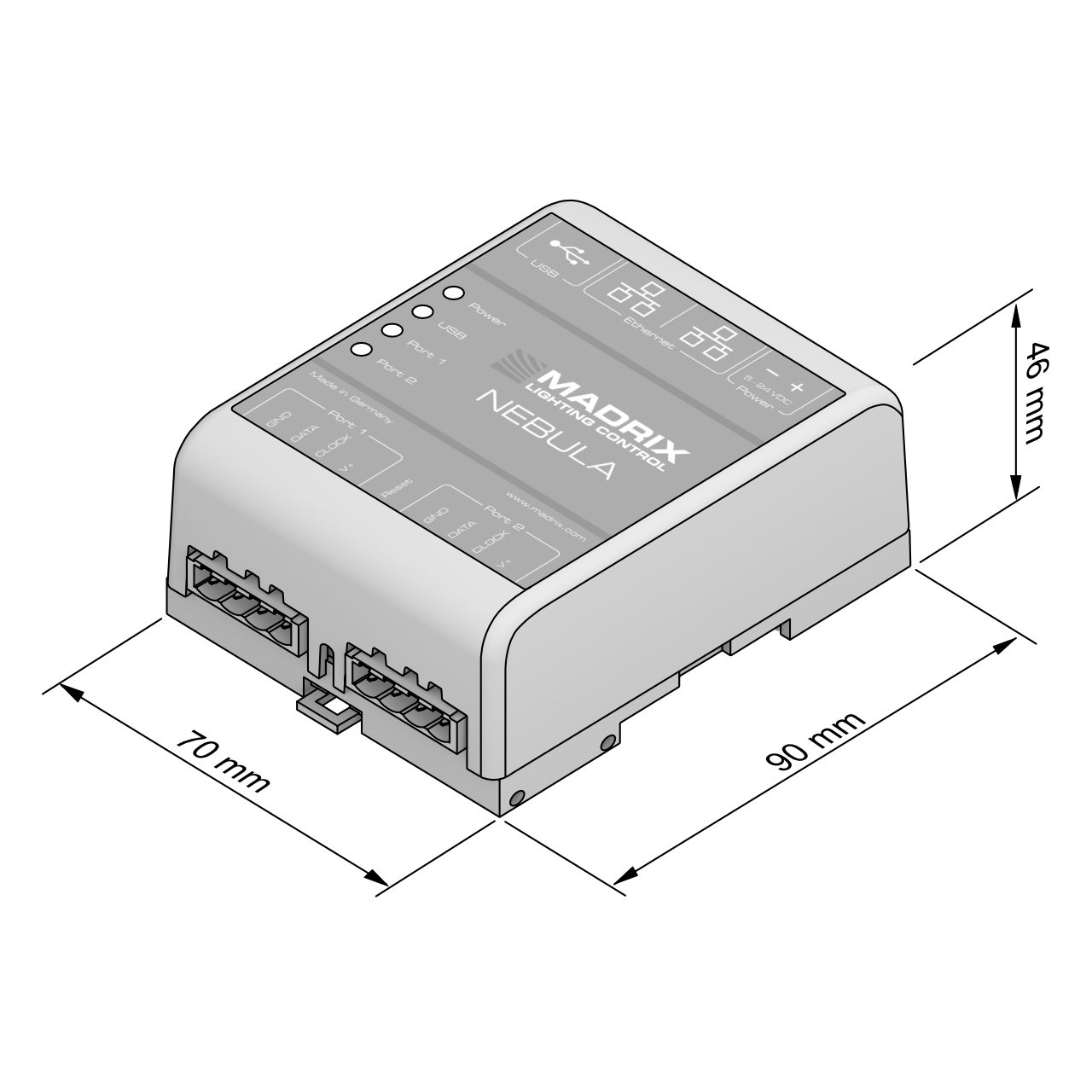

90 毫米 × 70 毫米 × 46 毫米（3.54 英寸 × 2.76 英寸 × 1.81 英寸）（长 × 宽 × 高）
高度
110 克（0.24 磅） | 132 克（0.29 磅），包括螺丝接线端和壁挂支架
温度范围
-10 摄氏度至 70 摄氏度（14 华氏度至 158 华氏度）（操作温度） | -20 摄氏度至 85 摄氏度（-4 华氏度至 185 华氏度）（存储温度）
相对湿度
5 % 至 80 %、无冷凝（操作/存储）
IP 等级
IP20
证书
CE、EAC、FCC、RoHS
保修
制造商提供 5 年有限保修
